Sáng kiến: Tạo máy đếm số giọt dịch truyền

TÓM TẮT



Tên sáng kiến: Tạo Máy đếm số giọt dịch truyền

Tác giả của sáng kiến: Huỳnh Minh Dương, Nguyễn Chí Tâm
Nội dung sáng kiến:

Việc theo dõi tốc độ truyền dịch bằng phương pháp thủ công hiện nay chủ yếu dựa vào quan sát số giọt mỗi phút trên đồng hồ, đòi hỏi điều dưỡng phải căn chỉnh thường xuyên, dễ dẫn đến sai số hoặc bỏ sót, nhất là trong điều kiện không đủ nhân lực, tốn nhiều thời gian trong việc điều chỉnh số giọt và tăng nguy cơ tai biến cho bệnh nhân

Sáng kiến này chế tạo một thiết bị đếm số giọt dịch truyền đơn giản, chi phí thấp, có khả năng tự động tính toán ghi nhận và ra kết quả số giọt dịch truyền theo chỉ định của Bác sĩ. Thiết bị sử dụng cảm biến quang học và vi điều khiển nhỏ gọn, có thể gắn trực tiếp lên bầu dây truyền dịch thông thường.

Sau khi áp dụng thử nghiệm tại một số khoa trong Bệnh viện đa khoa Cà Mau, thiết bị cho kết quả đếm chính xác > 98%, giúp giảm thời gian thực hiện công việc của điều dưỡng, tăng độ an toàn truyền dịch và giảm sự cố không mong muốn. Thiết bị nhỏ gọn, sử dụng vận hành dễ dàng, thao tác nhanh chóng, thời gian có thể sử dụng 7 ngày.

Từ khóa: Đếm giọt truyền, truyền dịch, thiết bị y tế đơn giản, cảnh báo tốc độ, an toàn người bệnh.

ABSTRACT

Invention name: Creating a Drop Counter

Inventor: Huynh Minh Duong, Nguyen Chi Tam

Initiative summary:

Currently, monitoring the rate of infusion by manual method mainly relies on observing the number of drops per minute on the clock, requiring nurses to adjust regularly, which can easily lead to errors or omissions, especially in conditions of insufficient human resources, taking a lot of time to adjust the number of drops and increasing the risk of complications for patients.

This initiative manufactures a simple, low-cost infusion drop counter, capable of automatically calculating, recording and outputting the number of infusion drops according to the doctor's orders. The device uses optical sensors and compact microcontrollers, which can be mounted directly on a conventional infusion tube.

After testing in some departments of Ca Mau General Hospital, the device gave accurate counting results >98%, helping to reduce nursing work time, increase infusion safety and reduce unexpected incidents. The device is compact, easy to use and operate, quick to operate, and can be used for 7 days.

Keywords: Infusion drop counter, infusion, simple medical device, speed warning, patient safety.

I. ĐẶT VẤN ĐỀ

- Truyền dịch là một biện pháp tiêm truyền tĩnh mạch nhỏ giọt, đưa những chất có lợi vào cơ thể qua đường máu để hỗ trợ cho việc điều trị bệnh hoặc để phục hồi cơ thể.... Trên thực tế, việc truyền dịch rất cần thiết trong trường hợp bệnh nặng cần cấp cứu hoặc trong trường hợp người bệnh không thể uống thuốc. Trong nhiều trường hợp truyền dịch là biện pháp cấp cứu quan trọng, giúp bệnh nhân vượt qua giai đoạn nguy hiểm. Tuy nhiên việc truyền dịch không hề đơn giản như nhiều người vẫn nghĩ rằng chỉ là cắm kim truyền rồi chờ cho dịch chảy hết.

- Để bệnh nhân được truyền dịch an toàn, bác sĩ cần thăm khám, đánh giá tình trạng bệnh, từ đó lựa chọn loại dịch truyền, số lượng dịch truyền trong ngày, thời gian truyền và tốc độ truyền thích hợp với từng bệnh nhân. Việc truyền dịch cần tuân thủ tuyệt đối các quy định và phải được thực hiện tại các cơ sở y tế có đầy đủ trang thiết bị, phương tiện cấp cứu, để có thể xử lý kịp thời nếu xảy ra hiện tượng phản ứng phản vệ.

- Thực trạng hiện nay:

+ Đếm giọt thủ công mất thời gian; không chính xác (bằng mắt + đồng hồ kim giây).

+ Nguy cơ tai biến: phù phổi, suy tim, suy thận do truyền quá nhanh.

+ Sai lệch tốc độ dịch truyền xảy ra thường xuyên.

+ Thiếu thiết bị kiểm soát tốc độ truyền dịch.

Từ thực trạng nêu trên, nếu tiếp tục áp dụng cách đếm giọt như củ thì công việc của điều dưỡng gặp khó khăn do tăng khối lượng công việc, không đảm bảo an toàn cho người bệnh, nguy cơ tai biến cho người bệnh. Nhằm thay đổi cách đếm số giọt bằng đồng hồ có kim giây, nhóm chúng tôi nghiên cứu theo nguyên lý máy truyền dịch từ đó vận dụng và sáng chế máy đếm số giọt dịch truyền, theo dõi được số giọt theo y lệnh với giá thành thấp, nâng cao chất lượng trong công việc và trong chăm sóc người bệnh.

II. MỤC ĐÍCH

1. Thay thế phương pháp đếm giọt thủ công.

2. Hỗ trợ điều dưỡng kiểm soát tốc độ truyền dịch.

3. Nâng cao an toàn người bệnh.

4. Giảm thời gian và khối lượng công việc cho điều dưỡng.

III. GIẢI PHÁP

- Chế tạo máy đếm số giọt sử dụng cảm biến hồng ngoại.

- Hiển thị số giọt/phút trực tiếp trên màn hình.

- Thiết bị nhỏ gọn, dễ sử dụng.

- Giá thành thấp: 1 triệu đồng.

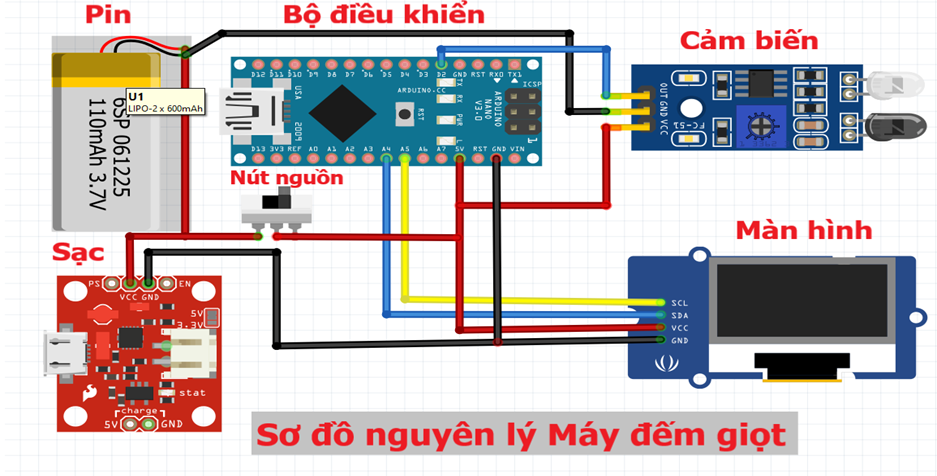

1. Nguyên lý hoạt động của thiết bị

- Gắn máy vào bầu nhỏ giọt (20 giọt).

- Cảm biến phát hiện giọt dịch rơi → gửi tín hiệu đến bộ xử lý.

- Kết quả hiển thị số giọt/ phút trên màn hình LED.

- Có thể tuỳ chỉnh dịch truyền theo y lệnh BS.











2. Thông số kỹ thuật Máy Đếm số giọt dịch truyền

Model	DT - 01
Xuất xứ	Việt Nam
Màn hình hiển thị	Oled 0.96 inch; hiển thị số giọt/phút
Loại cảm biến	Hồng ngoại
Dải tốc độ đếm giọt	10 – 200 giọt/phút
Chế độ điều chỉnh tốc độ	Cài đặt số giọt/phút theo y lệnh
Tương thích với dây truyền dịch	Phù hợp với hầu hết các loại dây truyền dịch tiêu chuẩn (20 giọt)
Kết quả	Hiển thị liên tục
Đơn vị	Giọt/phút
Độ chính xác	98%
Nguồn điện	5 Vdc
Pin	Li-po 800mAh
Cổng sạc	Type C
Kích thước	112 x 58 x 24
Trọng lượng	100g
Vật liệu	Nhựa PLA
Màu sắc	Trắng, Đen

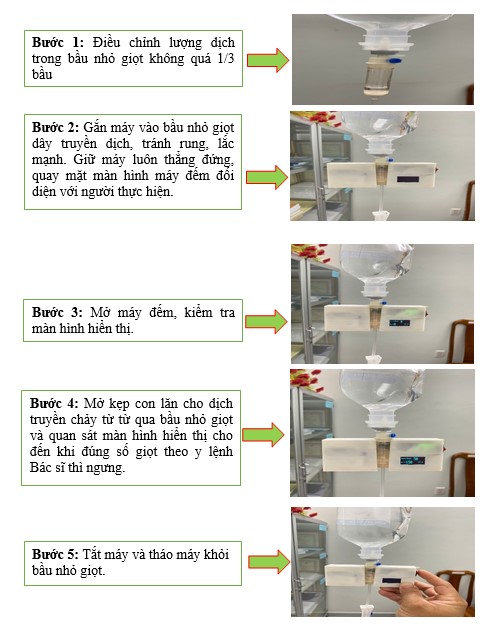

3. Quy trình sử dụng thiết bị



















































IV. ĐÁNH GIÁ VỀ TÍNH MỚI, TÍNH HIỆU QUẢ VÀ KHẢ THI.

1. Tính mới

- Qua quá trình giám sát các khoa thực hiện quy trình truyền dịch nhận thấy khối lượng công việc của điều dưỡng tương đối nhiều, đặt biệt thao tác điều chỉnh số giọt bằng đồng hồ tốn nhiều thời gian và độ chính xác chưa cao nên vẫn còn tiềm ẩn nguy cơ trên người bệnh. Qua đó, máy đếm số giọt dịch truyền khắc phục được các hạn chế trên, máy có độ chính xác cao (98%), rút ngắn thời gian đếm ra kết quả nhanh (trong 4 giọt hiển thị kết quả).

- Máy đếm số giọt có giá thành thấp so với máy mua từ các công ty thiết bị y tế.

- Cải tiến nâng cao chất lượng trong công việc của Điều dưỡng.

- Lần đầu áp dụng tại bệnh viện, có thể áp dụng cho tất cả các bệnh viện có thực hiện kỹ thuật truyền dịch. Hiện các bệnh viện trong tỉnh và các tỉnh lân cận chưa sử dụng máy đếm số giọt dịch truyền.

- Giúp cho ĐD kiểm soát được tốc độ dịch truyền khi điều dưỡng thực hiện kỹ thuật đảm bảo an toàn cho người bệnh.

2. Tính hiệu quả và khả thi

- Đối với bệnh viện

+ Tiết kiệm được nhiều chi phí so với mua máy đếm số giọt.

+ Hạn chế các sự cố y khoa liên quan đến chăm sóc người bệnh.

+ Đảm bảo an toàn cho người bệnh và nhân viên y tế.

+ Tạo niềm tin cho người bệnh, thu hút người bệnh đến khám và điều trị, thúc đẩy tăng trưởng tài chính cho bệnh viện.

- Đối với bệnh nhân

+ Tin tưởng chất lượng chăm sóc của điều dưỡng, cảm giác an toàn khi điều trị tại bệnh viện.

- Đối với nhân viên

+ Thao tác dễ dàng, dễ sử dụng.

+ Tiết kiệm được thời gian trong việc đếm giọt khi truyền dịch.

+ Kiểm soát được tai biến cho bệnh nhân do truyền dịch không đúng số giọt. Giảm thiểu rủi ro, sai sót chuyên môn.

+ An toàn trong chăm sóc người bệnh.

+ Nâng cao chất lượng chăm sóc.

+ Tạo môi trường làm việc khoa học, tiện lợi, an toàn giúp nhân viên y tế an tâm công tác.

+ Tạo cơ hội để nhân viên y tế đưa ra những ý kiến sáng tạo trong công việc.

V. KẾT LUẬN

- Máy đếm số giọt được áp dụng rộng rãi trong thực hiện quy trình kỹ thuật truyền dịch tại bệnh viện, đến nay an toàn, chưa ghi nhận trường hợp nào bị tai biến do quá tốc độ dịch truyền.

- Giúp Điều dưỡng tự tin hơn trong công việc, tiết kiệm được thời gian trong thực hiện kỹ thuật; ngăn ngừa sự cố y khoa đảm bảo an toàn cho người bệnh. Cải tiến bước đếm số giọt theo y lệnh Bác sĩ trong quy trình kỹ thuật truyền dịch.

- Sáng kiến được công nhận:

+ Quyết định số 1346/QĐ-BV ngày 11/11/2024 của Giám đốc Bệnh viện về việc Công nhận sáng kiến cải tiến kỹ thuật năm 2024.

+ Quyết định số 15/QĐ-SYT ngày 07/01/2025 của Giám đốc Sở Y tế về việc Công nhận sáng kiến cấp cơ sở năm 2024.

+ Quyết định số 938/QĐ-UBND ngày 20/05/2025 của UBND tỉnh về việc Công nhận sáng kiến có phạm vi ảnh hưởng, hiệu quả áp dụng ở cấp tỉnh.

+ Quyết định số 625a/QĐ-BV ngày 05/06/2025 của Giám đốc Bệnh viện về việc áp dụng kết quả sáng kiến trong hoạt động của Bệnh viện.

TÀI LIỆU THAM KHẢO

1. Bộ Y tế (2021). Thông tư số 31/2021/TT-BYT ngày 28 tháng 12 năm 2021 về việc Quy định hoạt động điều dưỡng trong bệnh viện.

2. Bộ Y tế (2023). Quyết định số 62/QĐ-K2ĐT ngày 14 tháng 06 năm 2023 về việc ban hành Tài liệu đào liên tục “Liệu pháp truyền tĩnh mạch an toàn”.

3. Cục khoa học công nghệ và đào tạo (2020). Quyết định số 30/QĐ-K2ĐT ngày 03 tháng 3 năm 2020 của Cục KHCN-ĐT Bộ Y tế về ban hành bộ chương trình và tài liệu đào tạo gồm: “Đào tạo người hướng dẫn thực hành lâm sàng cho điều dưỡng viên mới; Đào tạo thực hành lâm sàng cho điều dưỡng viên mới; Hướng dẫn tổ chức, quản lý đào tạo thực hành lâm sàng cho điều dưỡng mới”.

4. Phan Đức Phô, Nguyễn Đức Chiến (2008). Giáo trình cảm biến, NXB Khoa học và kỹ thuật, Hà Nội.

5. Trần Thị Thuận (2012). Điều dưỡng cơ bản 1, 2. NXB Y Học, Hà Nội.

6. Trần Đình Xuân, Trần Thị Thuận (2010). Hướng dẫn thực hành 55 quy trình kỹ thuật điều dưỡng cơ bản 1,2, NXB Y Học, Hà Nội.
